Как делается рельеф на макете?

Если вы когда-нибудь смотрели на архитектурный макет и думали:
«О, какой красивый дворик…» 🌳🏢

то знайте — за этим двориком часто стоит несколько недель работы, и пакет наждачки.

Сегодня расскажем, как в https://макетный-цех.рф/ делают рельеф.

Причём рельеф бывает двух типов:

1️⃣ плоский
2️⃣ настоящий рельефный рельеф 😄

Возьмём дефолтный макет жилого комплекса.
В 90% случаев у него нет рельефа:
дороги, тротуары, газоны — всё лежит в одной плоскости.
Но даже такой макет можно сделать двумя способами.

Так можно делать:
🏭 заводы
🏗 фабрики
🏢 большинство жилых комплексов
То есть всё, где рельеф показывать не требуется.

Это способ для тех, кто не имеет технологий или заказчиков которые за эти технологии заплатят или любит страдать, но красиво.

Слой 0
Это: 🛣 асфальт напечатанный на пластике или на плёнке, наклеенной на пластик полностью в размерах всего макета, его нерального плана.

Слой +1
Сверху кладём куски пластика. На нём уже напечатано (или на пленке): дорожки, брусчатка, пешеходные зоны, т.е. слой который по вашему мнению идет выше асфальта.

Теперь начинается самая медитативная часть.
Нужно приклеить бордюры. (если они нужны)
А бордюры — это:📏 полоски пластика нарезанные соломкой. И вот ты сидишь…

клеишь…
клеишь…
клеишь…
и пытаешься не сойти с ума 😅
Мы не сошли.
Но зумеры, честно говоря, выглядят слабовато.

Слой +2

Теперь трава 🌿
Её клеят в заранее отмеченных зонах.
Есть два варианта:

Вариант 1 — флокатор
✔ шлифуем поверхность на которую будем клеить траву до матовой (И чтобы не поцарапать всё вокруг —обклеиваем зоны малярной лентой.)
✔ наносим ПВА
✔ флокатором «сажаем» траву

Вариант 2 — китайская трава на бумаге
Можно взять траву на алиэкспресс, которую китайцы уже приклеили за вас на листы тонкой бумаги, режете ее на лазере по заранее подготовленному вектору.

Но тут есть один нюанс ☝️ Когда режете её лазером, нужно отзеркалить изображение. Потому что режется она с бумажной стороны.
Мелочь…
но без неё вы получите газон из параллельной вселенной.

Со временем мы пришли к другому методу.
Более ленивому…
простите, эффективному 😄

Шаг 1
Нужен фотошопер высшего пилотажа.
Это человек, который может:
🧠 нарисовать генплан
🎨 добавить тени между плоскостями асфальт/брусчатка/трава/бордюр
📐 создать иллюзию объёма
Причём так, что: если вы не знаете заранее что бордюр, асфальт и брусчатка лежат в одной плоскости, вы глядя на макет этого не поймёте.

Шаг 2
Вы отправляете файл на УФ-печать.
И станок за один проход печатает генплан на цельном, вырезаномпод генплан листе пластика.

Шаг 3
Вам остаётся только:
🌿 приклеить траву флокатором или листовой — как душе угодно.

Что мы получаем:
В эпоху, когда главные расходы — зарплаты, мы:
✔ убираем кучу ручной работы
✔ ускоряем производство
✔ повышаем аккуратность
✔ сокращаем сроки
А ещё получаем удовольствие от быстро сделанной работы.

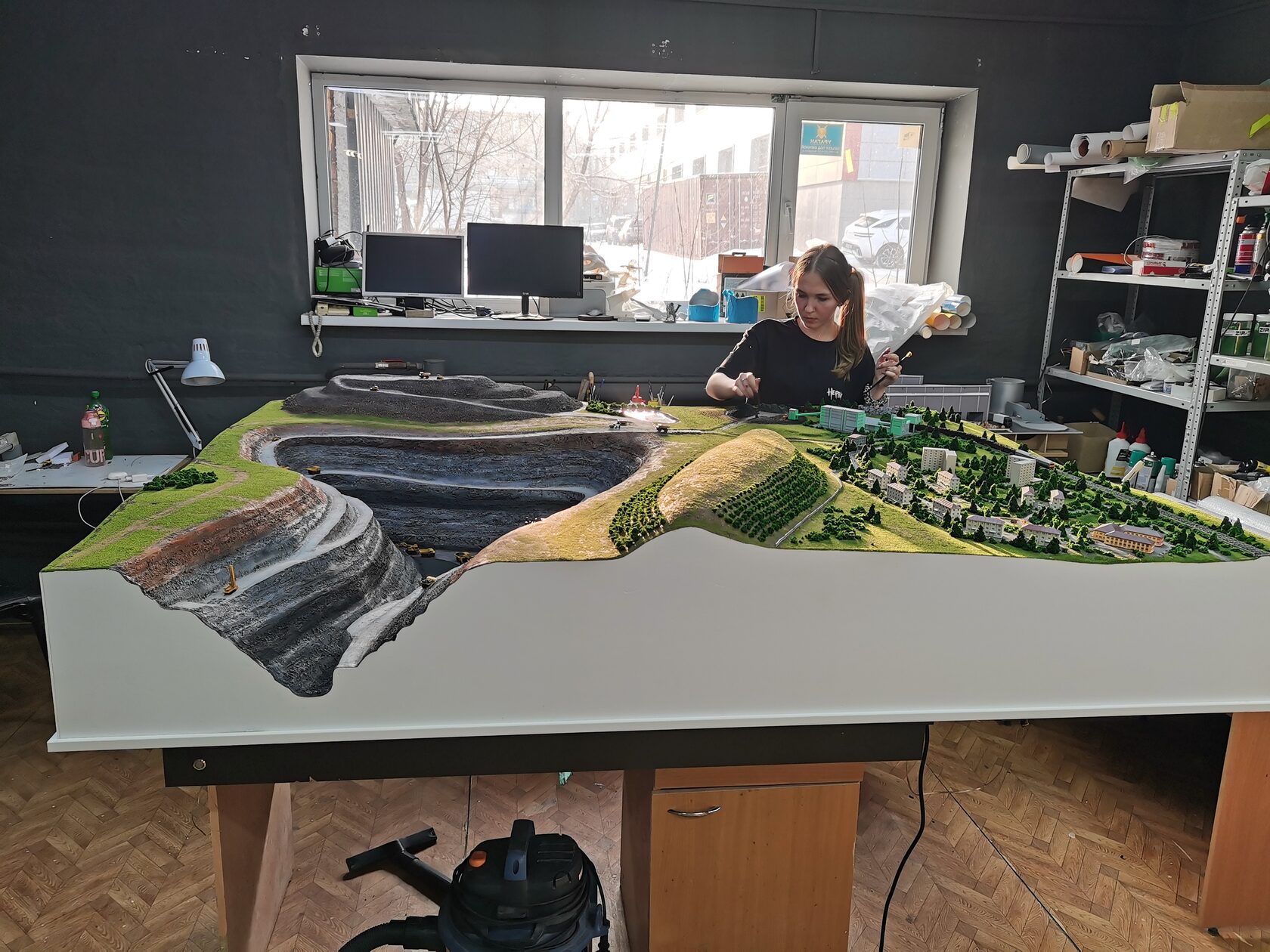

Но иногда макету нужно показать настоящие перепады высот.
И тогда начинается рельефный рельеф 😄

Этот способ работает, когда:
⏳ сроки и трубы горят
💸 бюджет ограничен
😅 но рельеф нужен

Берём:
▪ термит
▪ полистирол
▪ модулан (на что бюджет — то и берём).
▪ нож/мачете/катану
Моделист из собственного чувства прекрасного вырезает: холмы, склоны, скалы.

Потом поверхность грунтуется. Мы используем обычный строительный герметик. Потому что без грунта на полистирол ничего не ляжет, через год отклеиться даже шпаклевка для полистирола.

Дальше:
✔ пески
✔ текстуры
✔ зелень
✔ глиттер ✨

И рельеф оживает.

Если проект серьёзный, и рельеф должен быть точным и узнаваемым, мы идём другим путём.

Шаг 1
Моделист садится за:🖥 Blender или 🖥 SketchUp (к чему приучен на то и садится).

Шаг 2 Берётся топография: 🗺 геоданные 🌍 Google Maps 📐 проектная документация. И рельеф моделируется полностью.

Шаг 3 Готовую модель отправляют на ЧПУ-станок. Мастер: 📦 делит модель на сегменты и режет их фрезой.

Шаг 4 После этого мы собираем рельеф как конструктор. И дальше:
✔ стекловолокно + эпоксидка
или
✔ шпаклёвка по грунту

Финальная магия
После этого наносится:
🌾 песок
🌿 разнотравье
+ прочие текстуры
И появляется настоящий живой ландшафт.

Рельеф на макете — это всегда баланс между:
⏳ сроками
💰 бюджетом
🎨 художеством
🛠 технологиями

Иногда это нож и кусок пенопласта.
А иногда 3D-модель и ЧПУ-станок.

Но в любом случае цель одна:
Сделать так, чтобы человек посмотрел на макет и сказал:
«Ого… это же почти настоящий город» 🏙️
